Breadboard FlexCase - Montage
So montierst du in wenigen Schritten das FlexCase und die passenden Bauteile! Alle passenden Bauteile sind auch direkt verlinkt!

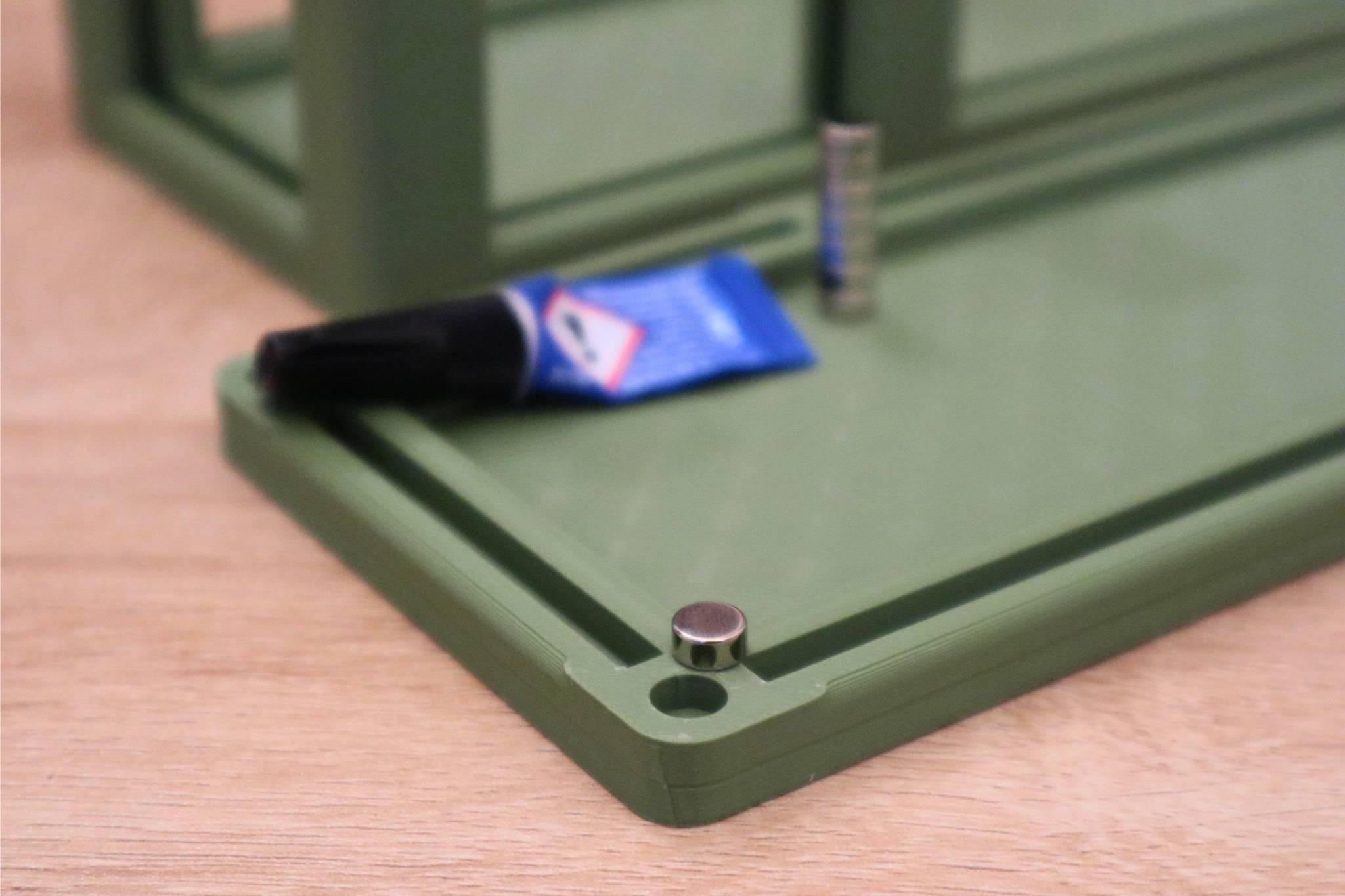

1. Magnete einkleben
Wenn du möchtest, kannst du kleine Neodym-Magnete (Ø 6 mm, Höhe 3 mm) mit einem kleinen Tropfen Superkleber in die dafür vorgesehenen Aussparungen in Boden und Deckel des Breadboard FlexCase kleben. Auf diese Weise sind Boden und Deckel stets sicher miteinander verbunden und es entstehen keine Lücken.

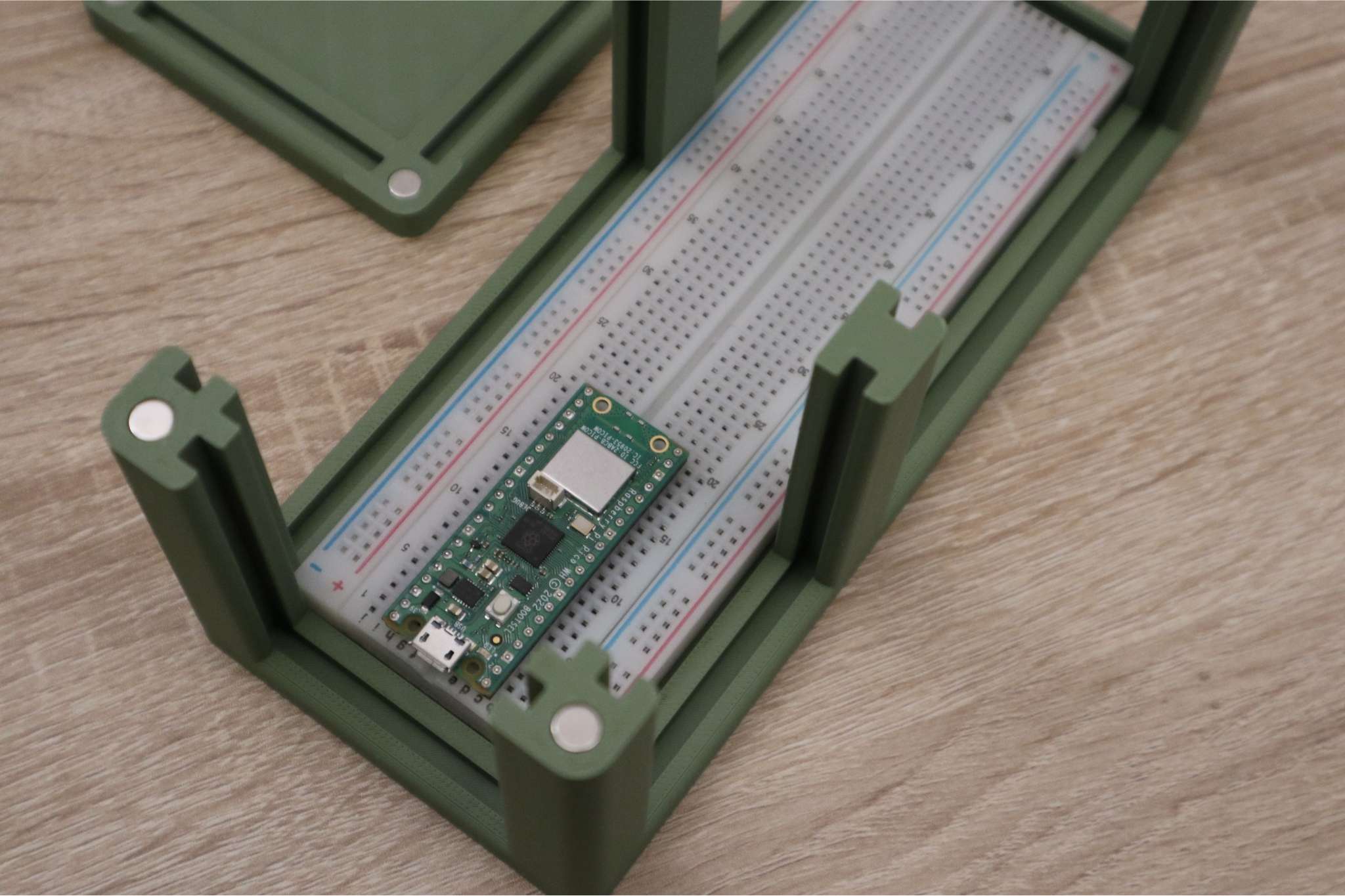

2. Breadboard einsetzen
Nun kannst du das Breadboard in den Boden des Gehäuses stecken. Dieses muss nicht eingeklebt werden – mit ein wenig Druck eingepresst hält es von selbst!

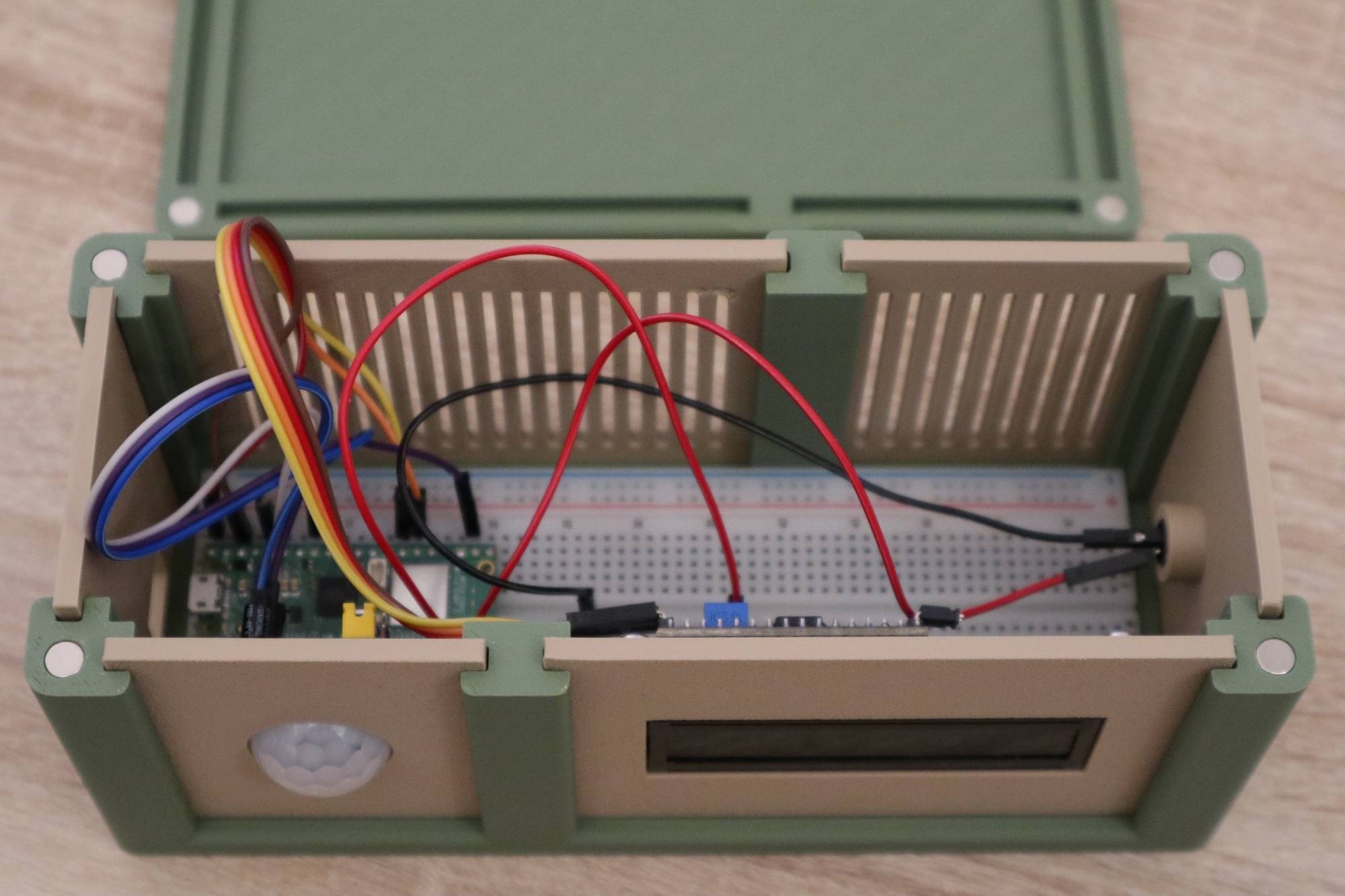

3. Schaltung und Wände
Wenn alle Bauteile an den Wänden montiert sind, lassen sich die einzelnen Wände ganz einfach in die Lücken zwischen den Säulen schieben. Auf diese Weise erhält man einen selbstgebauten Bewegungs-Alarm, der nicht nur funktioniert, sondern gut aussieht und sicher im Case untergebracht ist!
LEDs montieren

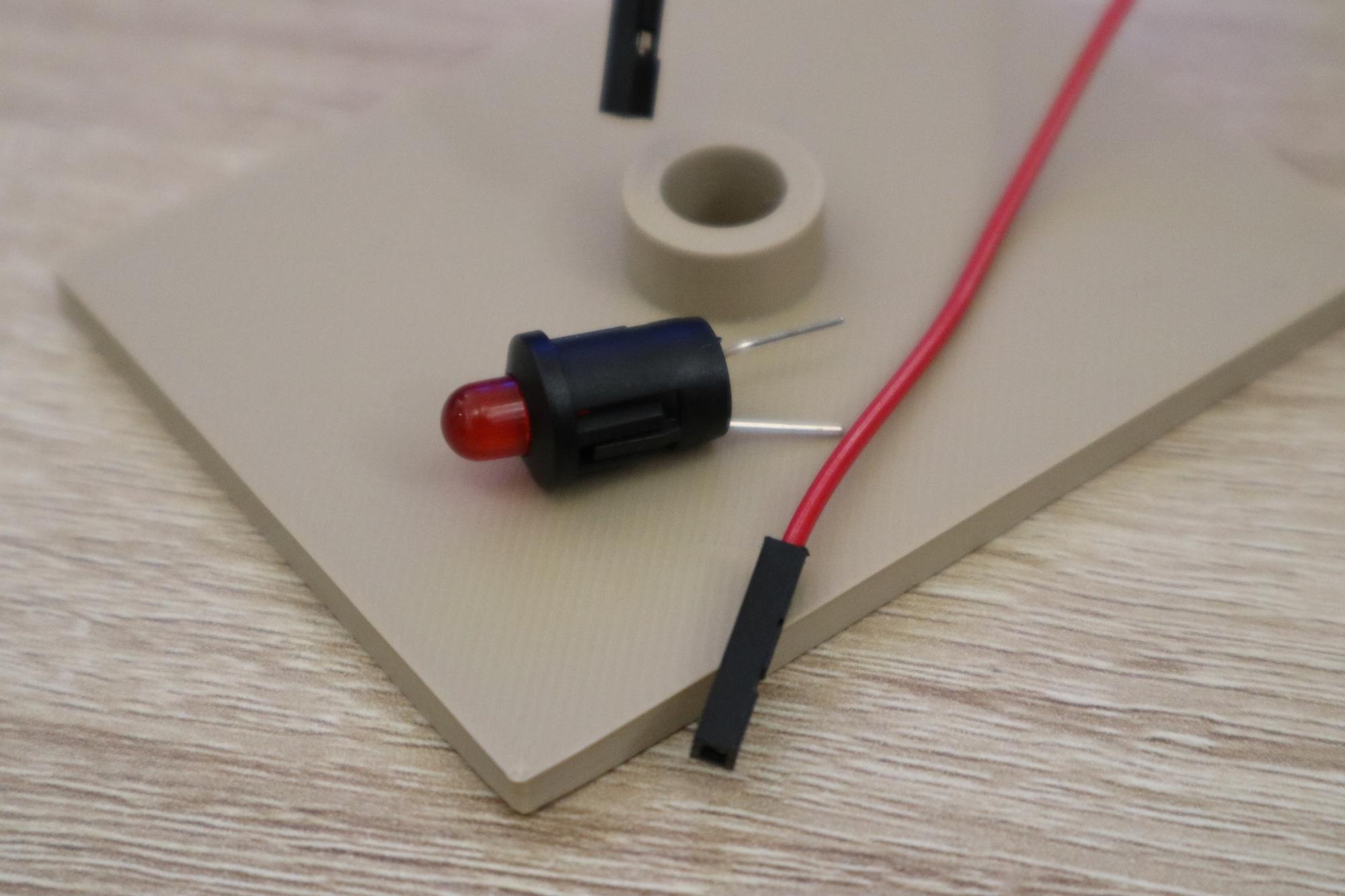

LEDs lassen sich einfach mithilfe von LED-Clips montieren!

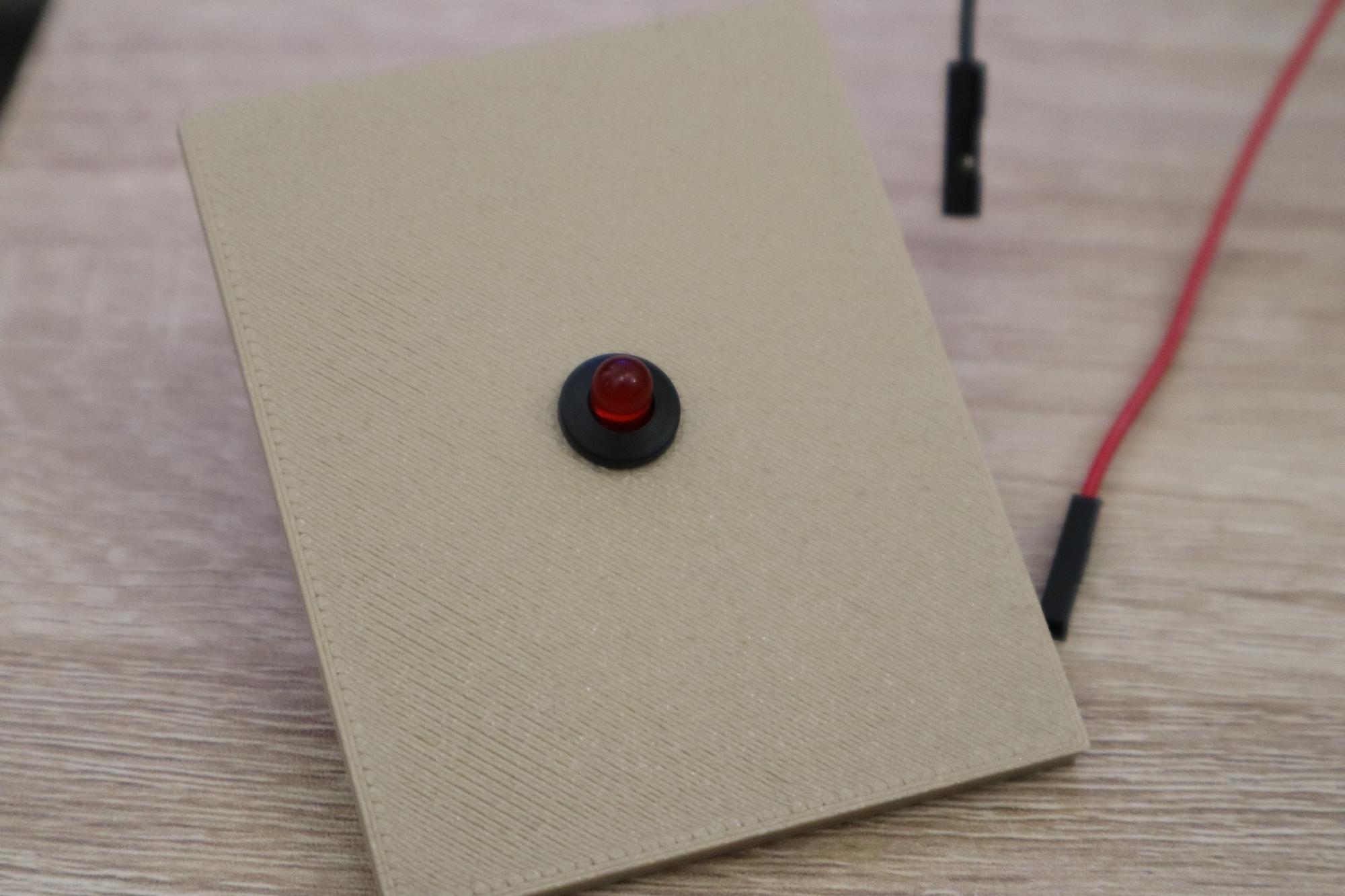

2. LED-Clip in Wand pressen
Dieser lässt sich anschließend durch die Aussparung in der Wand drücken.
Buttons montieren
Buttons lassen sich ganz einfach an die Wand schrauben!
_419865354417189676-1769542209.jpg)

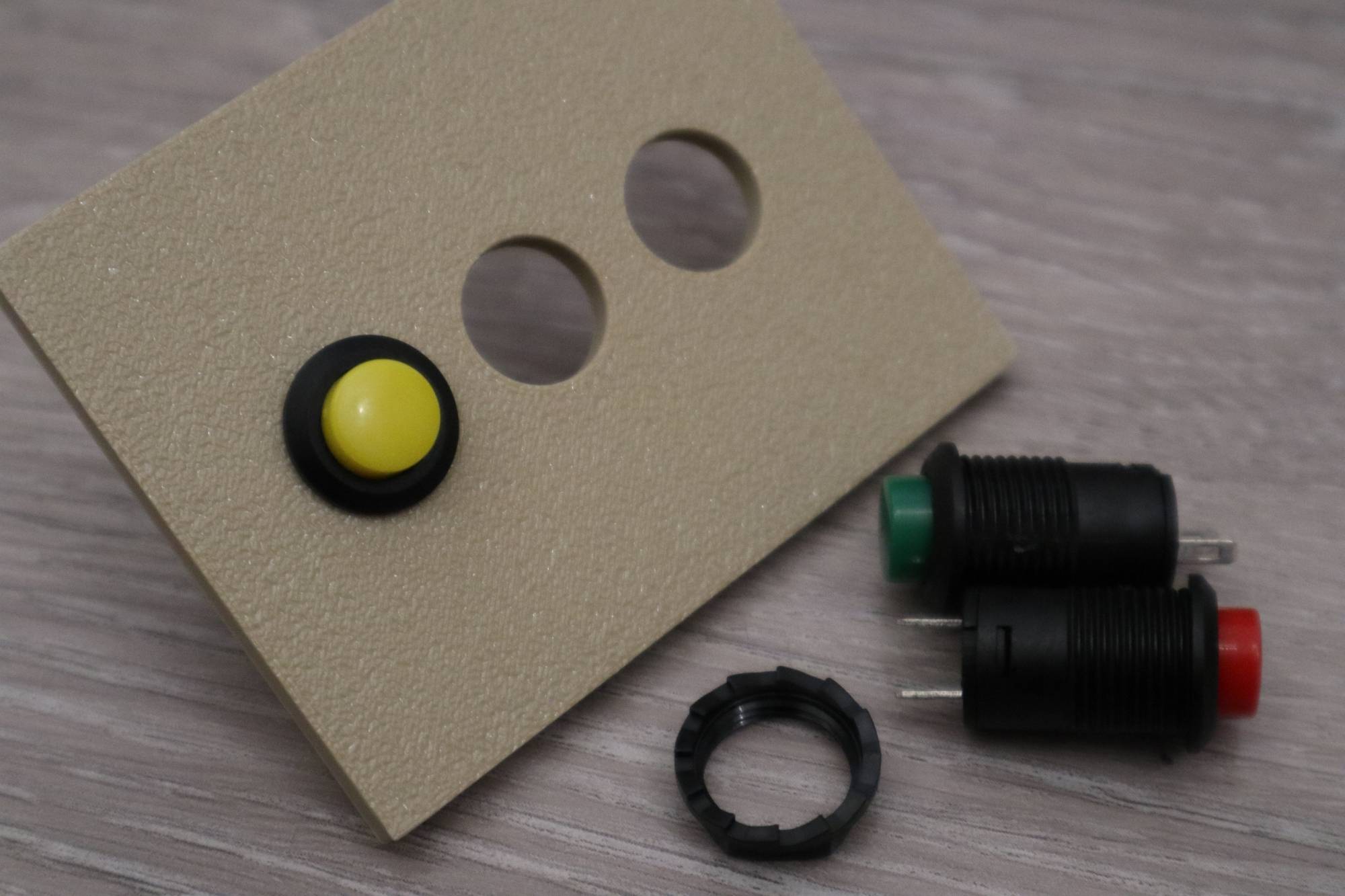

1. Button durch Loch stecken
Der 12mm-Schraub-Button lässt sich ganz einfach durch die passgenaue Aussparung in der Wand stecken.
_15852982161428972948-1769542245.jpg)

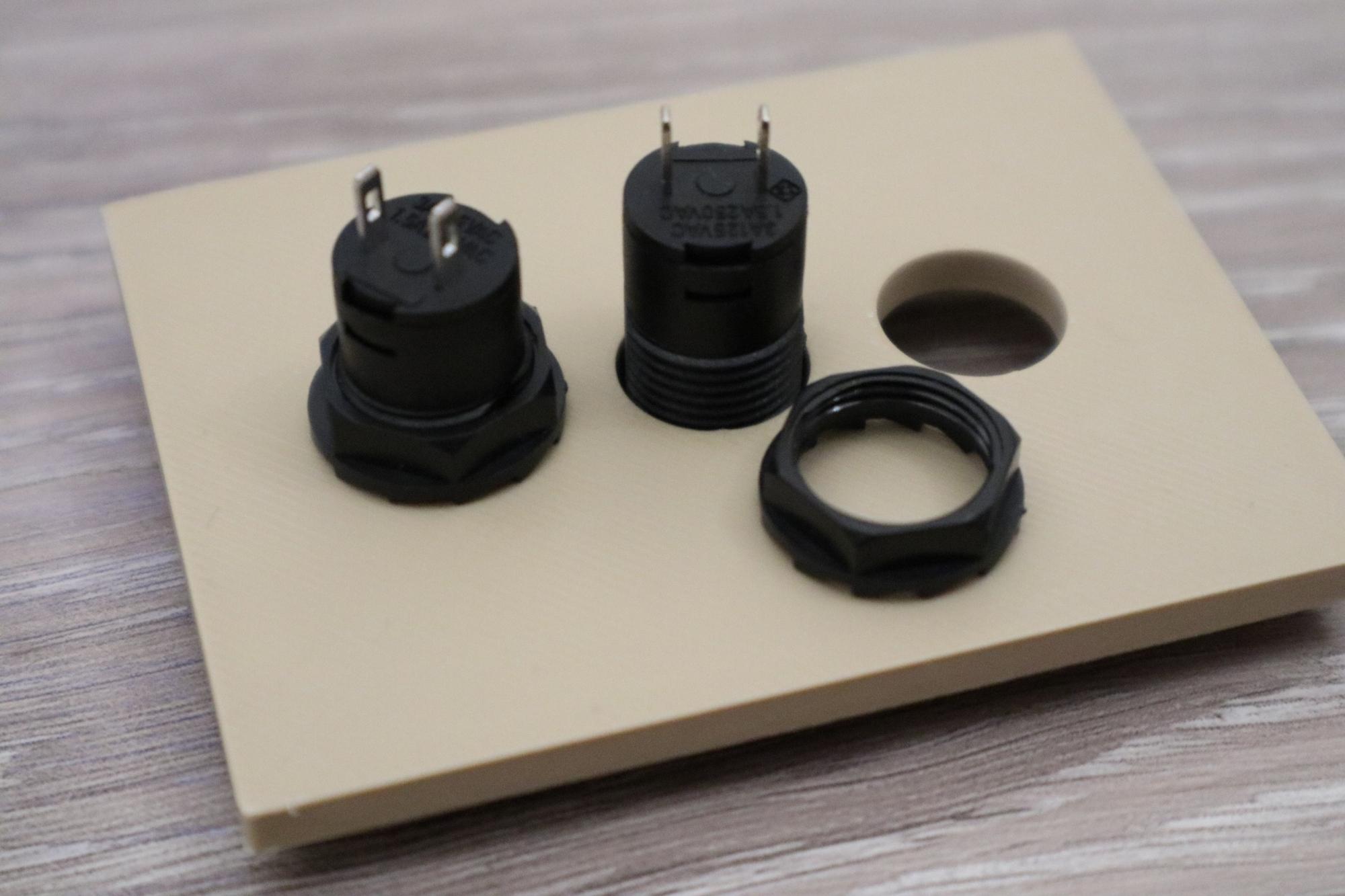

2. Button mit Mutter fixieren
Die Schraub-Buttons haben ein Gewinde und eine passgenaue Mutter. Mit dieser lässt sich der Button an der Rückseite fixieren.
LCD-Display montieren
Das LCD-Display lässt sich einfach mit Tape oder Schrauben montieren!
1. Heat Inserts einschmelzen
Mit einem Lötkolben (ggfs. mit entsprechenden Aufsätzen) lassen sich bei ca. 200 °C die M3-Heat-Inserts einfach in das PLA-Material einschmelzen bis die Heat Inserts bündig mit dem Loch abschließen.

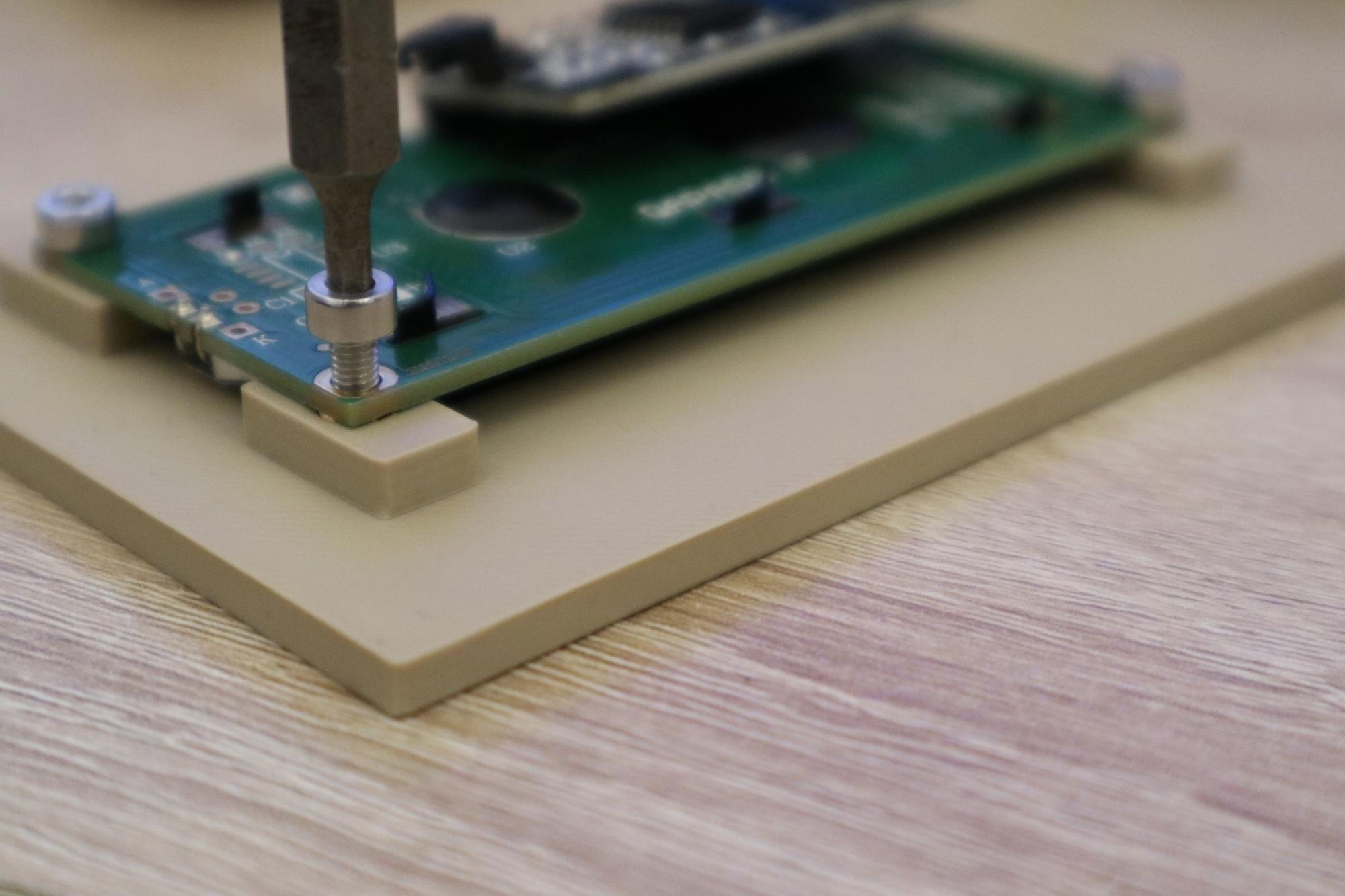

2. Display festschrauben (oder kleben)
Das 16x2 LCD-Display lässt sich nun einfach mit den M3-Schrauben (6 mm) montieren. Alternativ lässt sich das Display einfach mit Isolierklebeband an der Wand festkleben – etwas weniger elegant, hält aber trotzdem!
Bewegungs-Sensor montieren
Der Bewegungs-Sensor lässt sich einfach mit Tape oder Schrauben montieren!

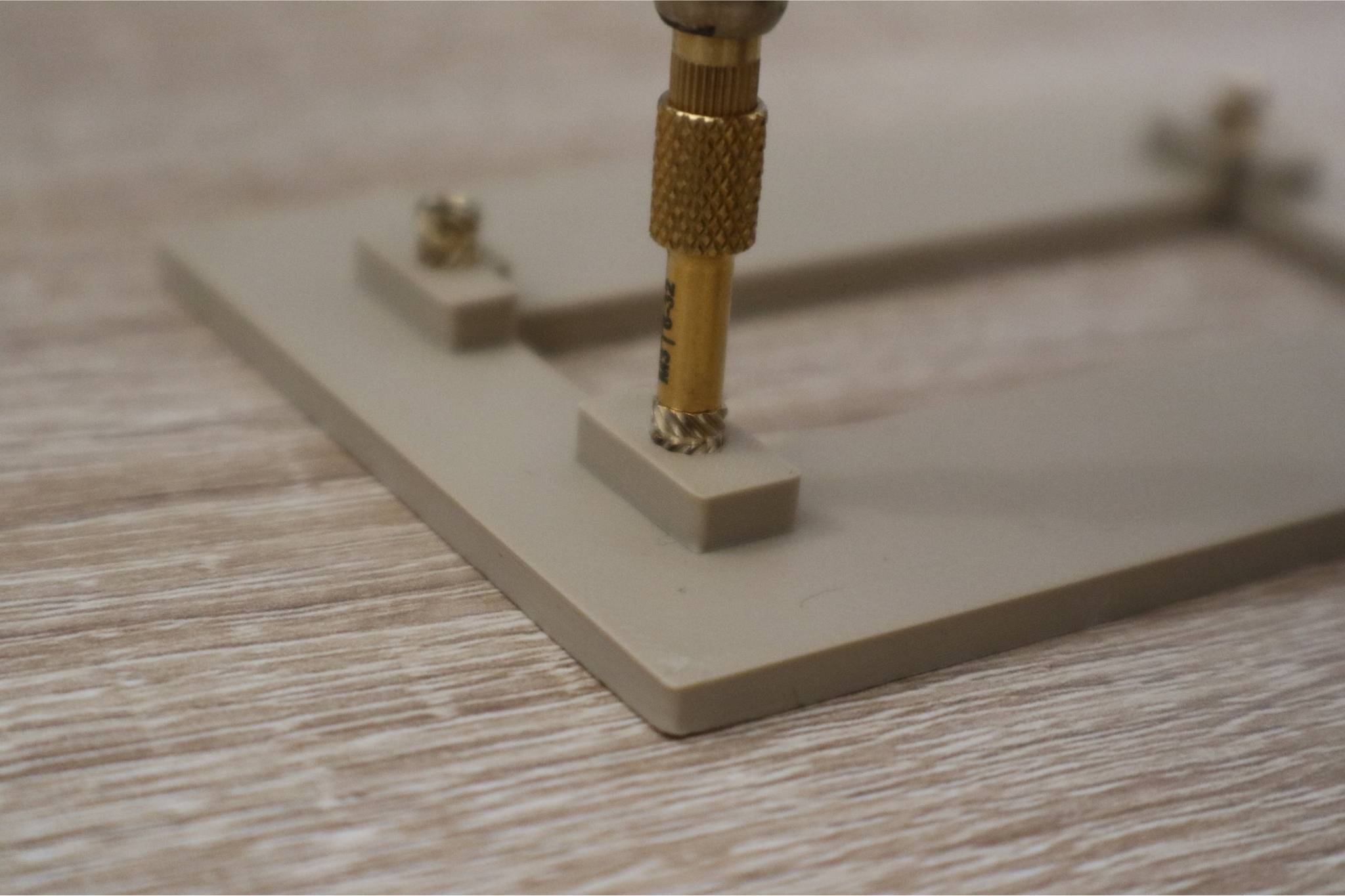

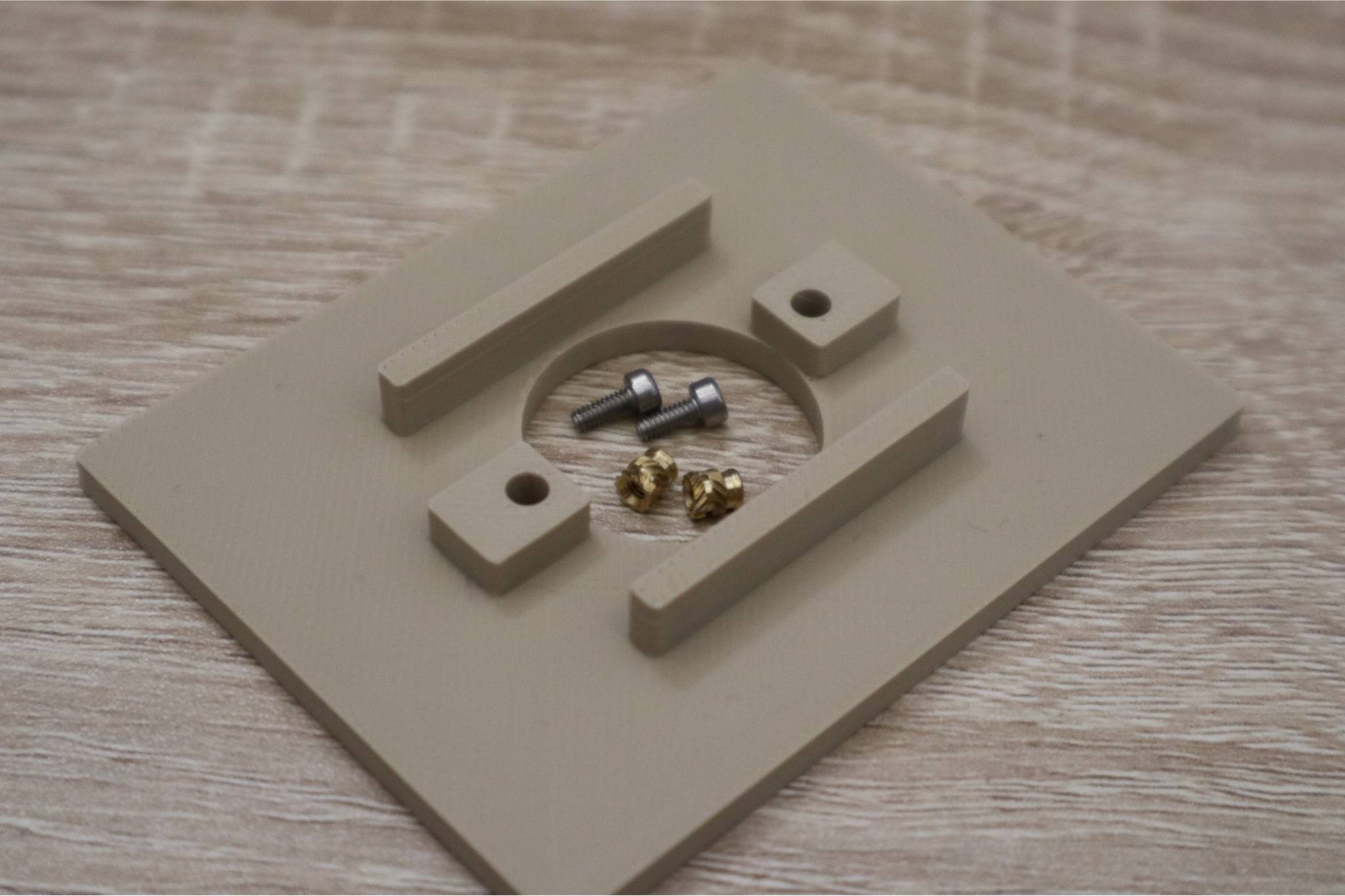

1. Heat Inserts einschmelzen
Mit einem Lötkolben (ggfs. mit entsprechenden Aufsätzen) lassen sich bei ca. 200 °C die M2-Heat-Inserts einfach in das PLA-Material einschmelzen bis die Heat Inserts bündig mit dem Loch abschließen.

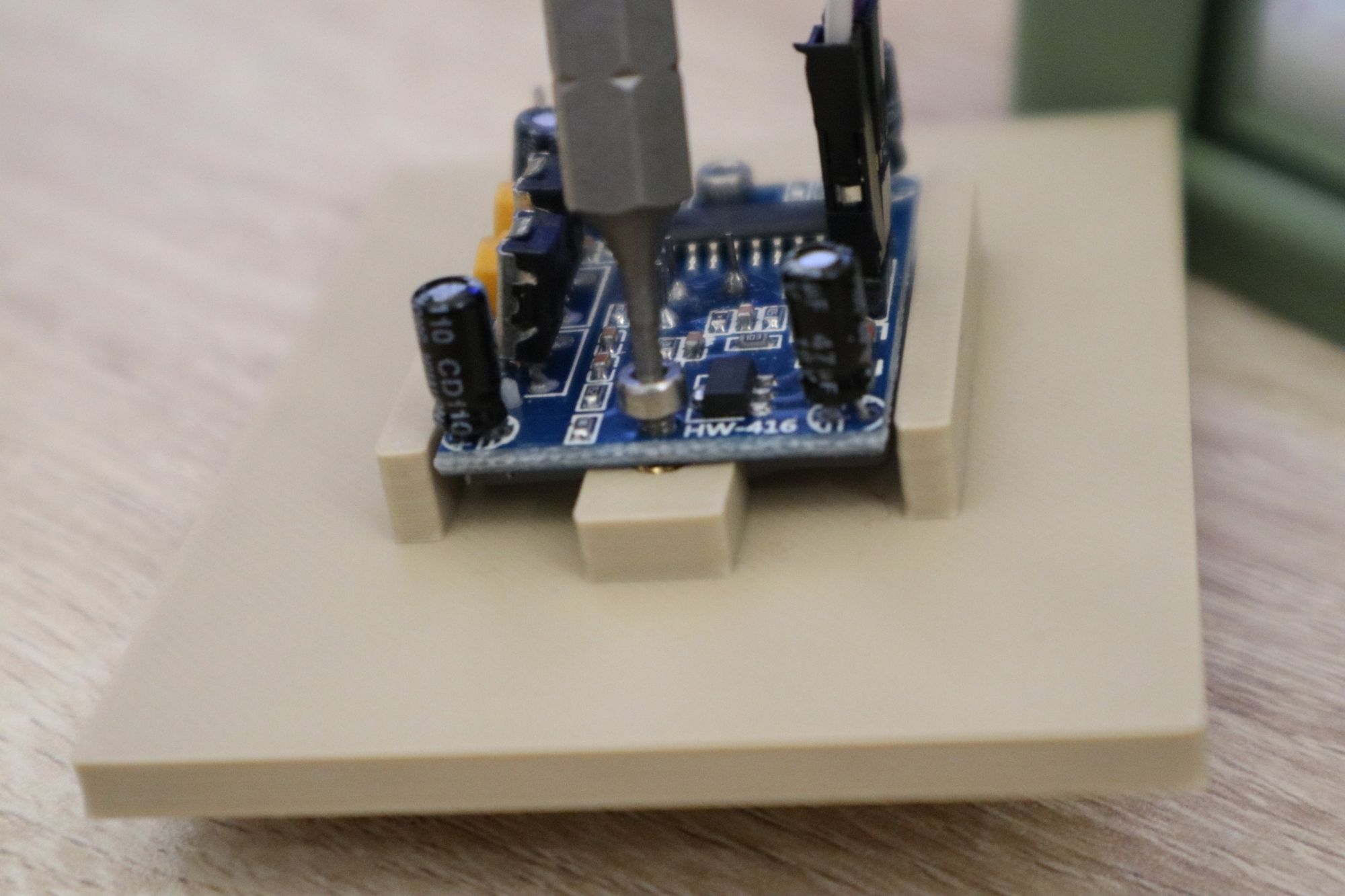

2. PIR-Bewegungs-Sensor festschrauben
Der HC-SR501 PIR-Bewegungssensor lässt sich nun einfach mit den M2-Schrauben (5 mm) montieren. Alternativ lässt sich der Sensor einfach mit Isolierklebeband an der Wand festkleben – etwas weniger elegant, hält aber trotzdem!
Ultraschall-Sensor montieren
Der Ultraschall-Sensor lässt sich einfach mit Tape oder Schrauben montieren!
_335782058109424003-1769542555.jpg)

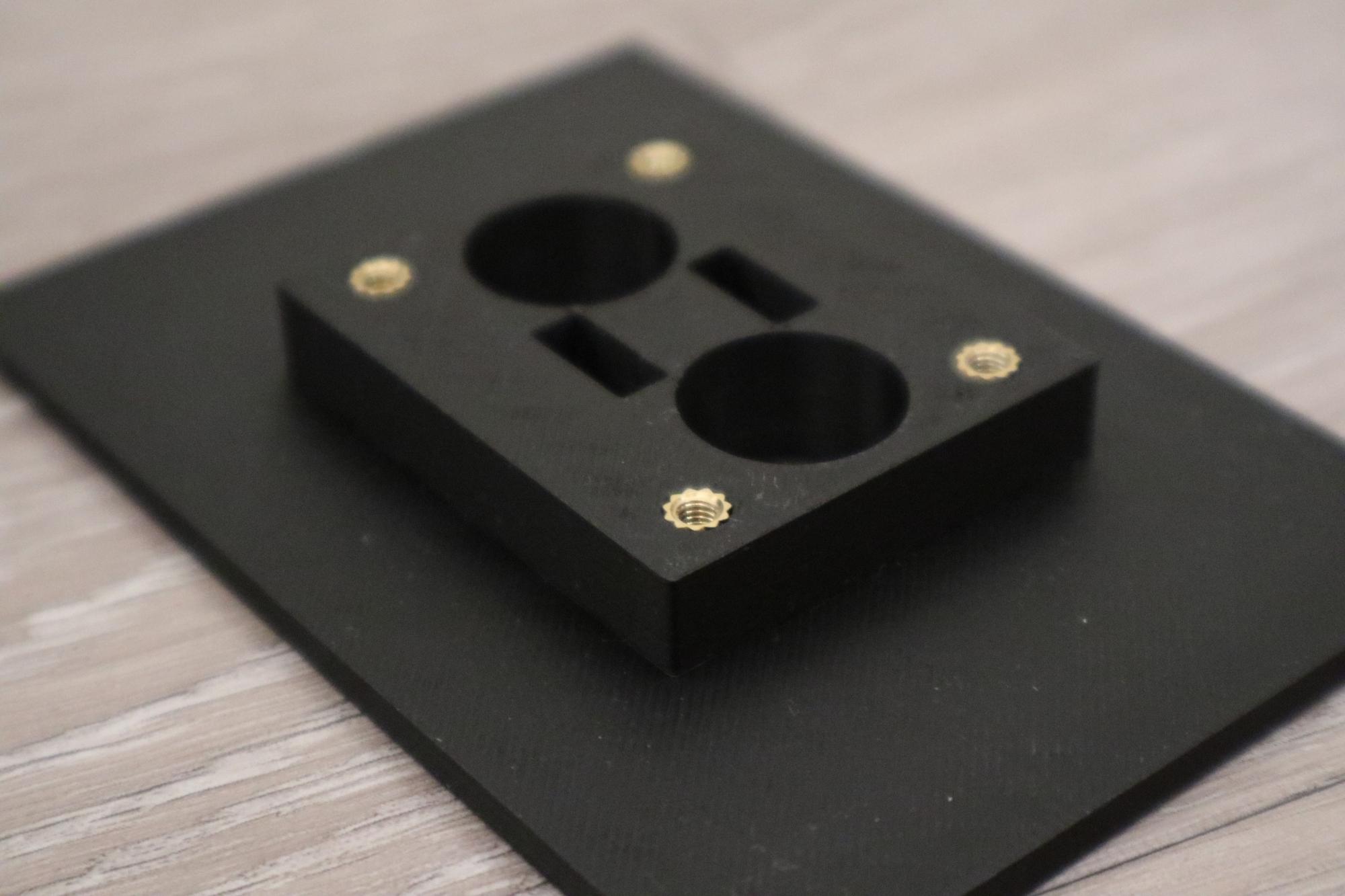

1. Heat Inserts einschmelzen
Mit einem Lötkolben (ggfs. mit entsprechenden Aufsätzen) lassen sich bei ca. 200 °C die M3-Heat-Inserts einfach in das PLA-Material einschmelzen bis die Heat Inserts bündig mit dem Loch abschließen.
_717545291577912507-1769542592.jpg)

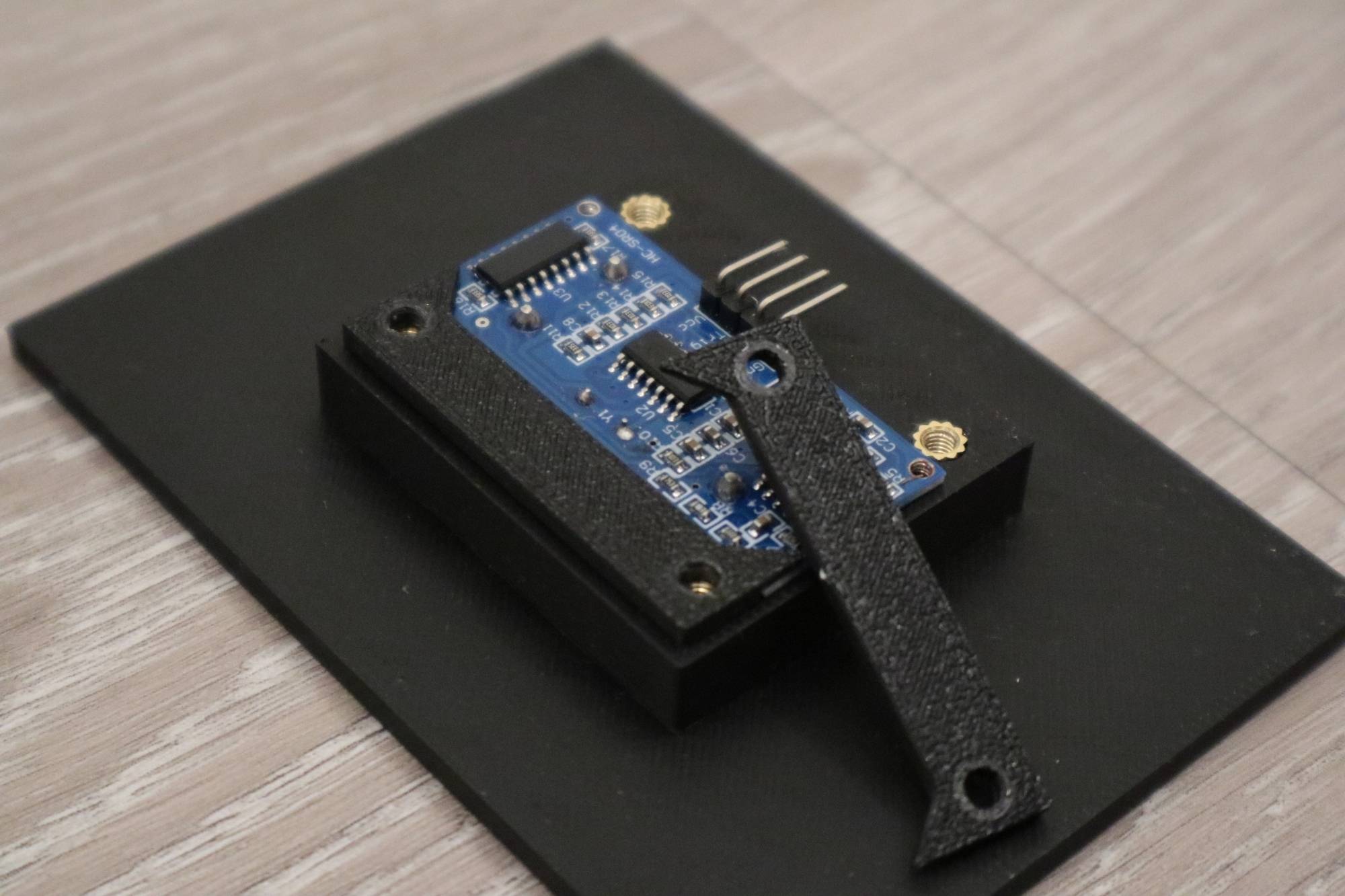

2. Montage-Clips auf Sensor legen
Der HC-SR04 Ultraschallsensor wird in die passgenaue Aussparung gesteckt. Auf den Sensor werden nun die beiden Montage-Clips gelegt.
_1691980250260788852-1769542624.jpg)

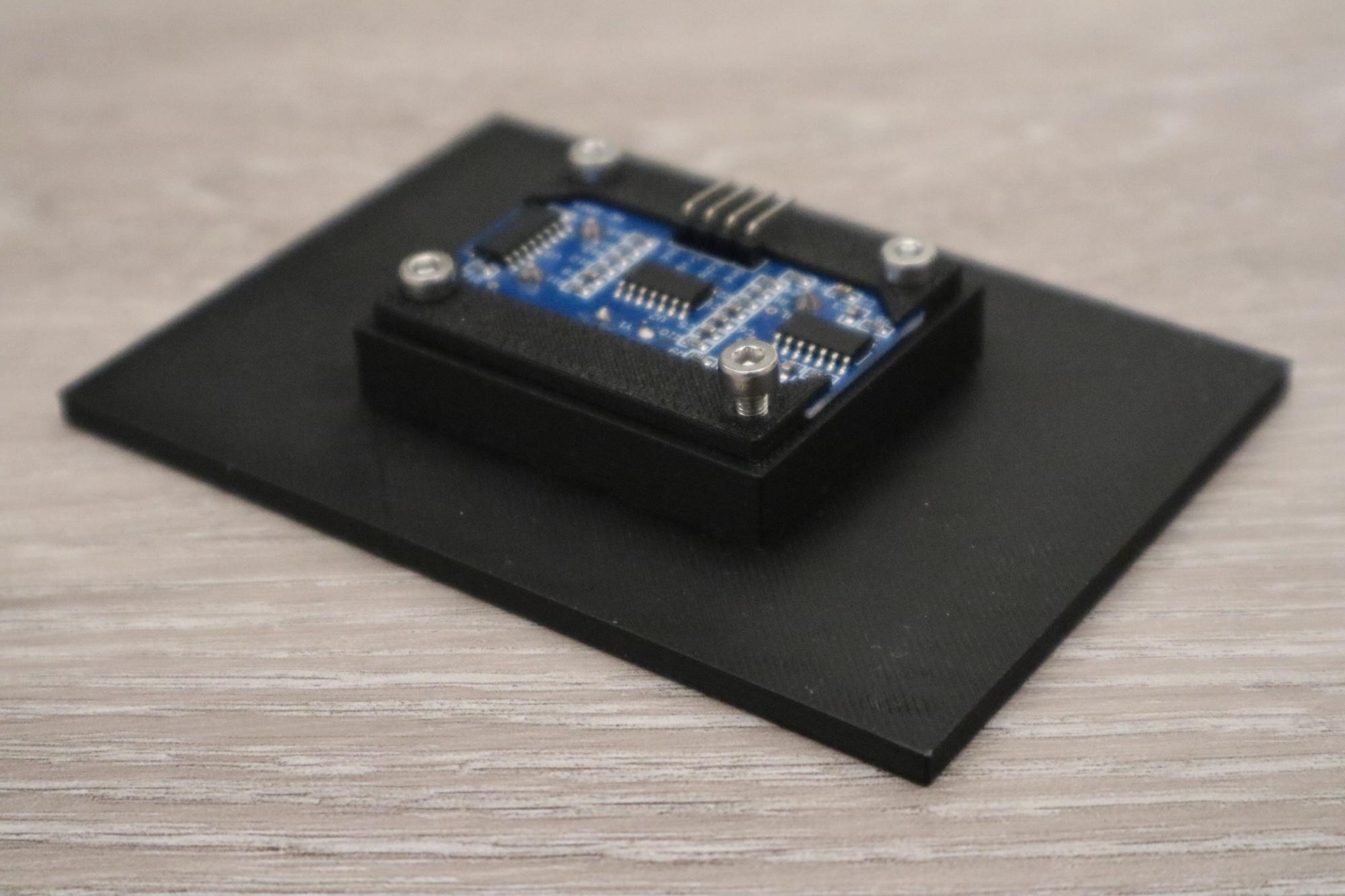

3. Sensor festschrauben
Der HC-SR04 Ultraschallsensor lässt sich nun einfach mit den M3-Schrauben (6 mm) montieren. Alternativ lässt sich der Sensor einfach mit Isolierklebeband an der Wand festkleben – etwas weniger elegant, hält aber trotzdem!
Potentiometer montieren
Die Potentiometer lassen sich ganz einfach an die Wände schrauben!
_1513894162877124223-1769542699.jpg)

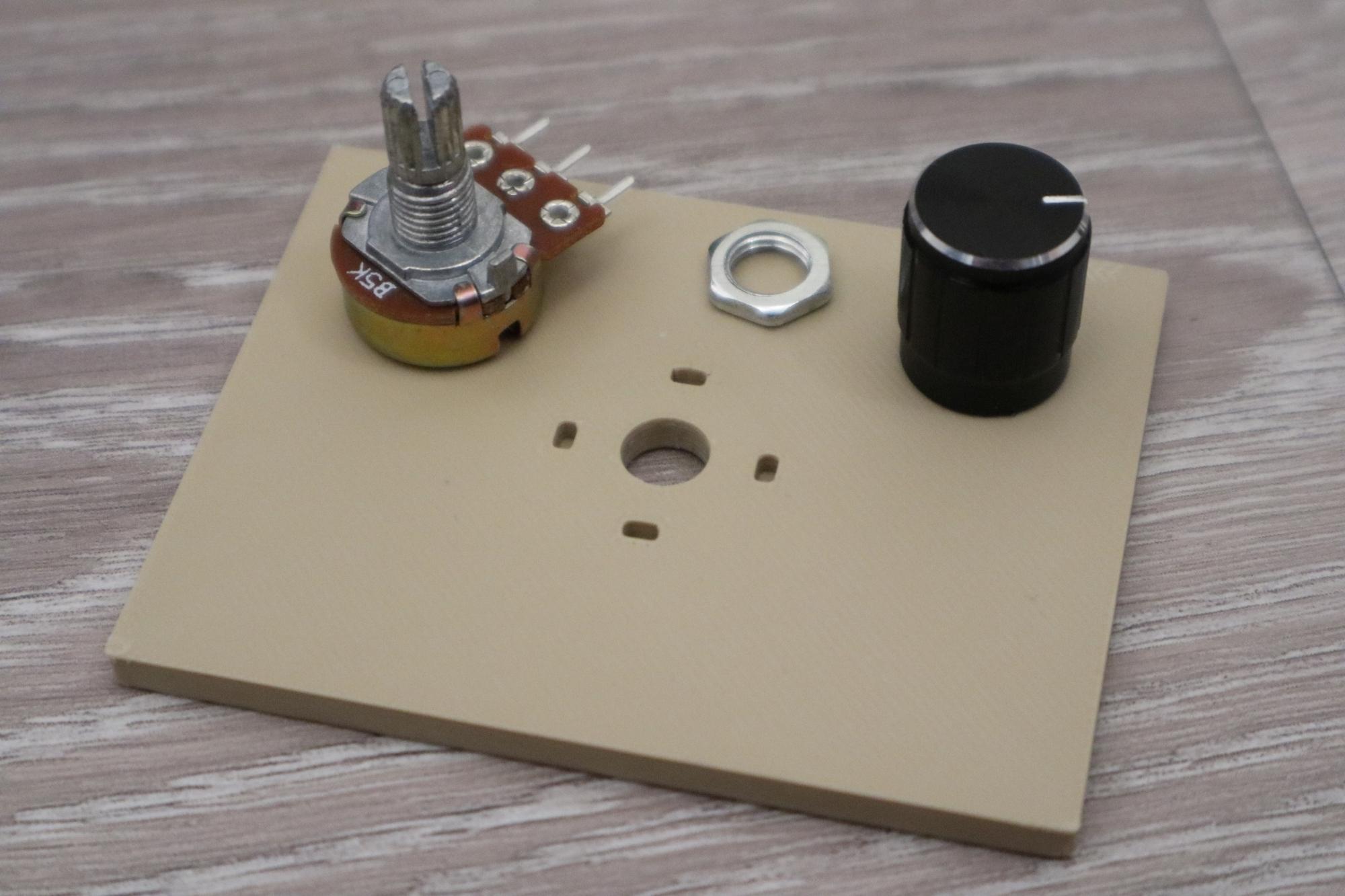

1. Potentiometer in Aussparung stecken
Die Schraub-Potentiometer lassen sich einfach durch die passgenaue Aussparung stecken. Die 4 kleinen Fixierungslücken bieten platz für den kleinen Stift am Potentiometer, damit dieser sich nicht mitdreht!
_2544956641021513254-1769542730.jpg)

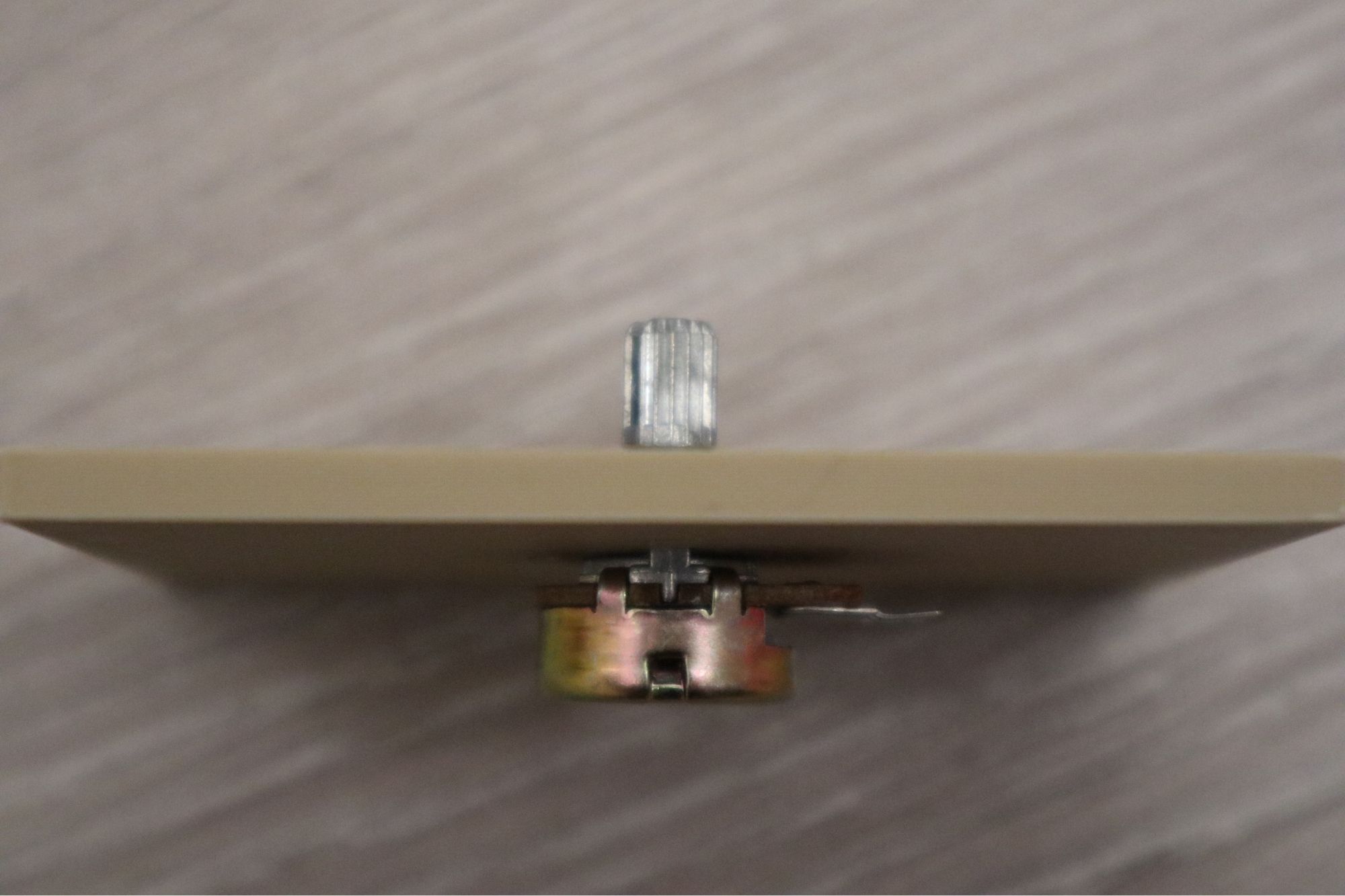

2. Potentiometer festschrauben
Das Potentiometer wird nun von der Vorderseite mit der Metall-Mutter fixiert.
_17046102621693753852-1769542753.jpg)

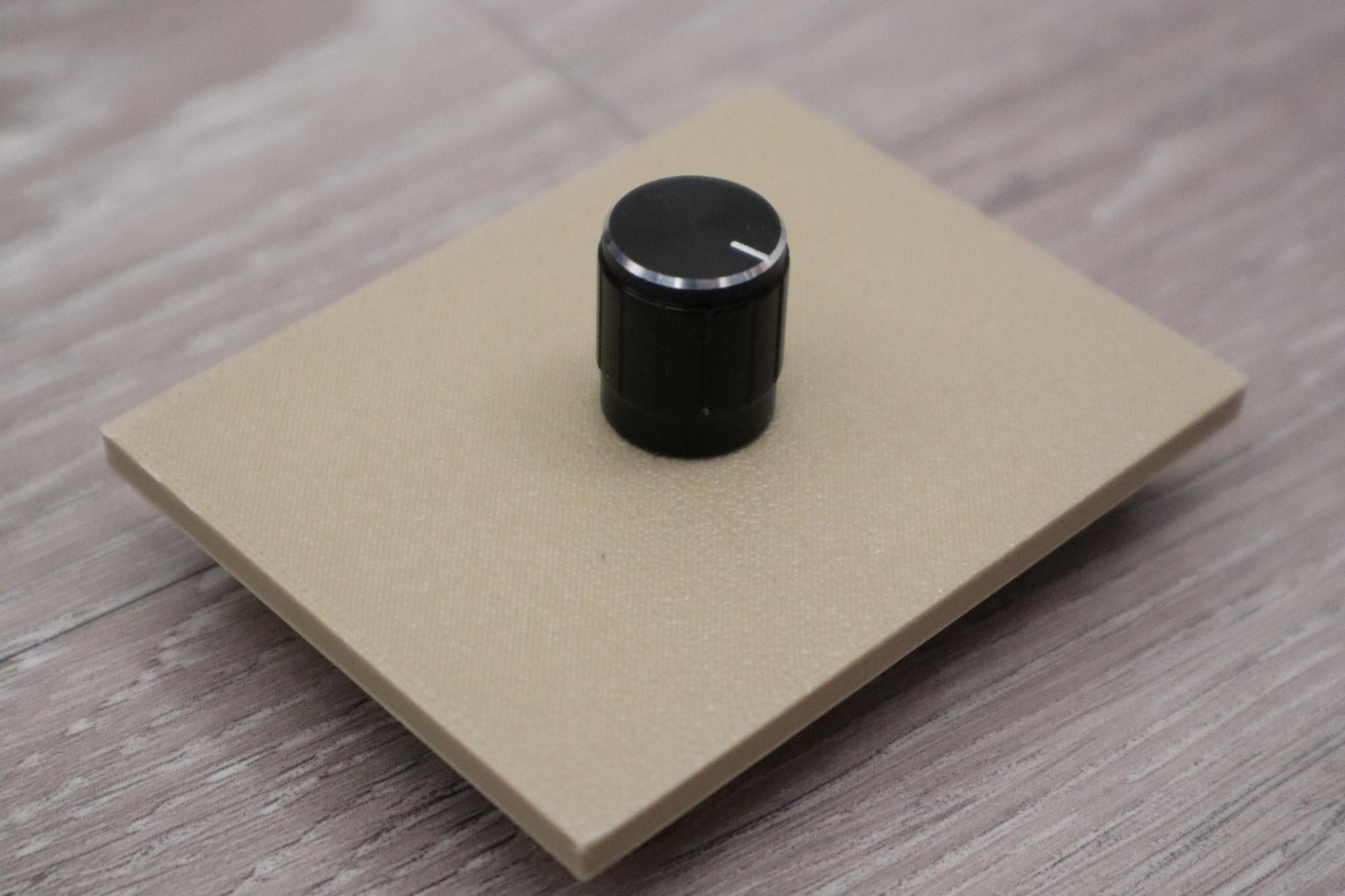

3. Kappe auf Potentiometer
Nun kommt nur noch die Kappe auf das Potentiometer - nun hält alles und lässt sich prima drehen!
